ScanTech Industrie-3D-Scanner
- handgeführte Industrie-3D-Scanner
- schnelle Datenerfassung
- bis zu 0,01 mm Präzision
Handgehaltene, hybride 3D-Scansysteme, Messtechnik-Lösungen und automatisierte 3D-Inspektionssysteme.
ProbescanSchnellste 3D-Datenerfassung
Die Scantech 3D-Scanner ermöglichen präzise 3D-Messungen in wenigen Minuten. Dank einer Datenerfassungsrate von bis zu 2.800.000 Punkte/s sind selbst große, detaillierte 3D-Scans effizient, mit geringem Arbeitsaufwand möglich.
Präzise Messung in 3D
Mit einer volumetrischen Genauigkeit von bis zu 0.015 mm und einer gleichzeitigen Auflösung von 0.01 mm sind selbst feinste Details und Strukturen erfassbar. Besonders im Vermessungswesen, wo die höchsten Ansprüche an Präzision und Genauigkeit bestehen, werden die 3D-Scanner erfolgreich eingesetzt.

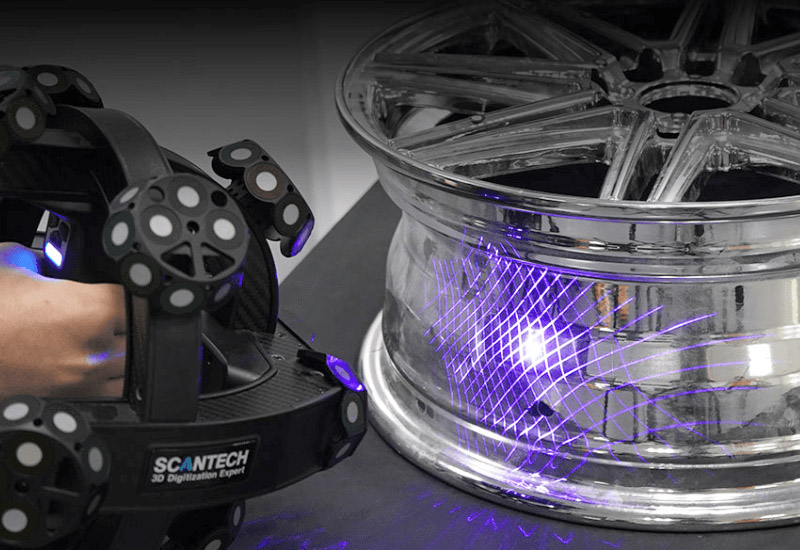

Hybride Technologie
Dank der hybriden Technologie, bestehend aus Blaulaserlinien, Infrarot-Lichtquellen bzw. eingebauter Photogrammmetrie wird die effiziente und schnelle Erfassung von unterschiedlichsten, selbst metallisch glänzenden sowie dunklen Oberflächen ohne jeglicher Objektvorbereitung möglich.

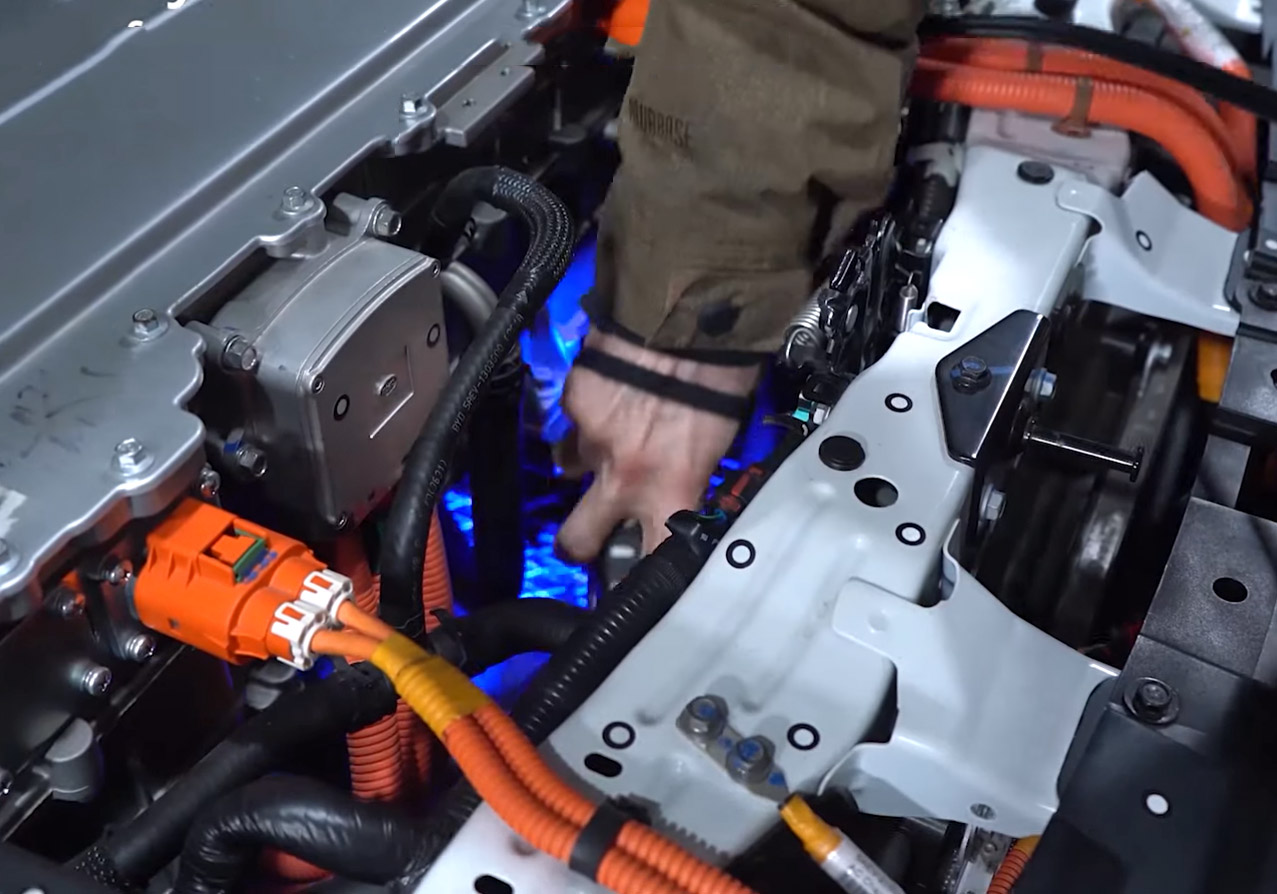

Tiefenloch Scanmodus
Mit Tiefenloch-Scanmodus sind Messungen von schwer zugänglichen Bereichen sowie Bohrungen, Löchern und Hohlräumen möglich. Damit eröffnet sich, im Zusammenspiel mit dem kompakten Formfaktor, ein komplett neues Anwendungsgebiet für verschiedenste Inspektionsaufgaben.

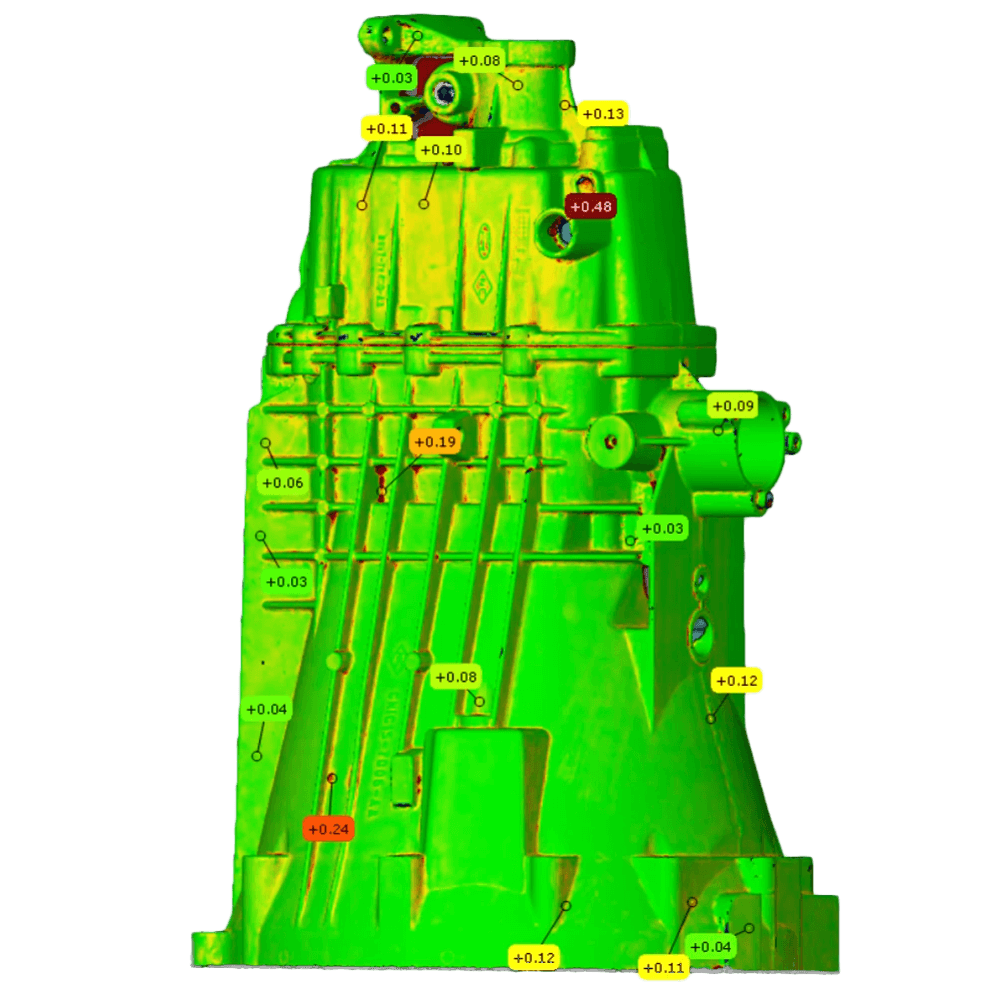

Messtechnik & Inspektion in 3D
Die hohe Genauigkeit ermöglicht in Verbindung mit der leistungsstarken Software eine schnelle und effiziente Qualitätskontrolle im laufenden Produktionsprozess. Durch die intuitiven Funktionen der Software ist die Inspektion mittels Abweichungsmessung von einer CAD-Datei einfach umsetzbar.

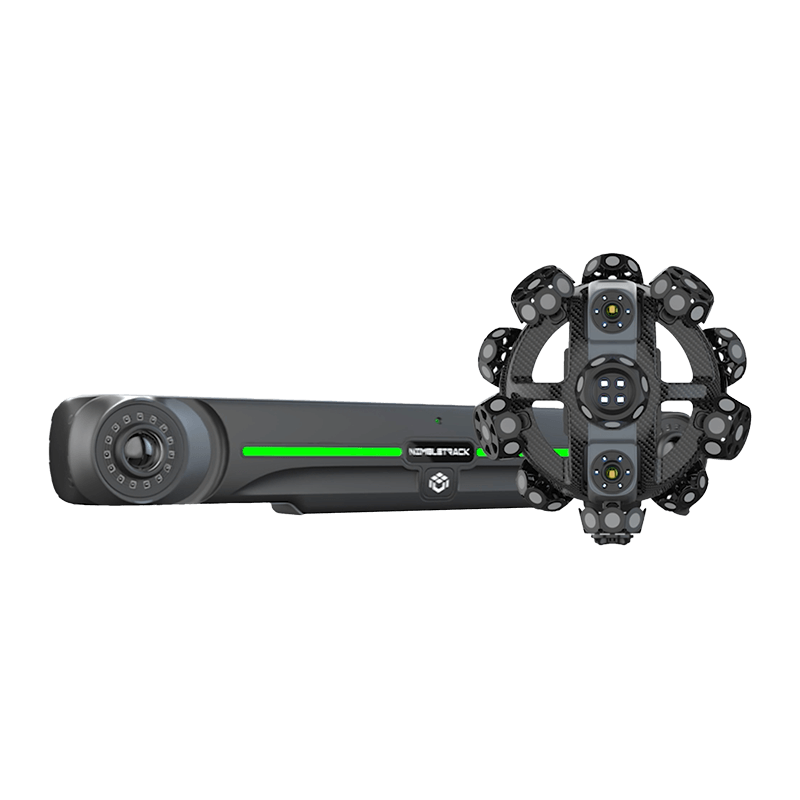

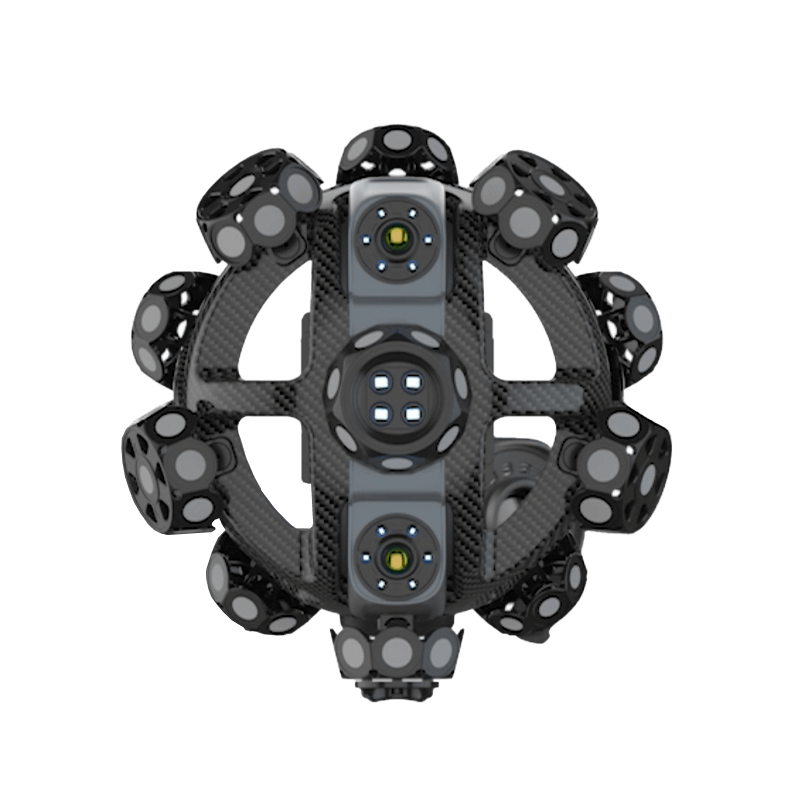

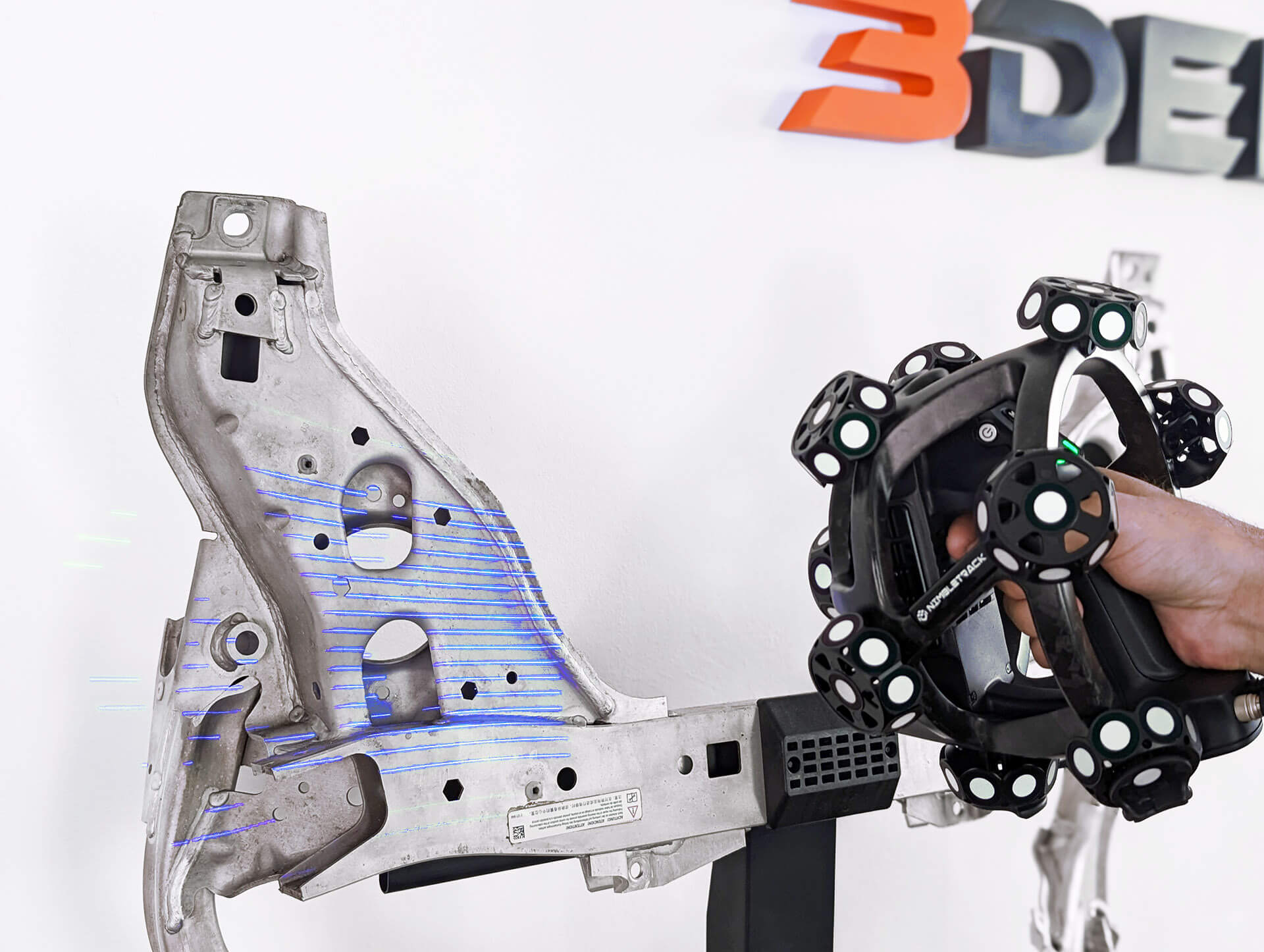

3D-scannen ohne Marker
Das ScanTrack-Kamerasystem ist in der Lage, die räumliche Position der gescannten Fläche in Echtzeit zu erfassen. Somit bietet Scantech eine präzise und schnelle 3D-Scanlösung für sowohl große als auch komplexen Geometrien ohne Verwendung von Markern. Wenn es um die schnelle Vermessung von großflächigen Objekten mit höchstem Detailgrad und Genauigkeit geht, bietet das Trackscan-System eine optimale und effiziente Lösung.
SoftwareKompatibilität
Mit dem erstellten 3D-Flächenmodell (optional auch 3D-Punktwolke) lassen sich Flächenrückführungen einfach durchführen.
Die mit dem 3D-Scanner erfasste Daten sind mit zahlreichen Reverse Engineering- bzw. CAD-Softwarelösungen kompatibel, u.a.: ScanViewer Inspection (inkludiert), Geomagic® (Essentials, DesignX, ControlX), Verisurf, CATIA, Solidworks Creo, NX, Solid Edge, Autodesk (Inventor, PowerINSPECT, Fusion360) etc.
Autoscan-Lösungen
Für den Einsatz in der Produktion hat Scantech das AutoScan System entwickelt, mit dem die Integration der 3D-Scan Qualitätskontrolle in den Produktionsprozess eingebunden wird. AutoScan ist sowohl für Cobot-Systeme als auch für Industrieroboter verfügbar.
Zertifizierte Genauigkeit
Die ScanTech 3D-Scanner werden in einem ISO 17025 akkreditierten Labor entschprechend der Norm VDI/VDE 2634 kalibriert und verfügen somit über eine zertifizierte Messgenuaigkeit.
Anwendungsbereiche
Qualitätskontrolle
- Ist-Soll Analyse
- Toleranz messen
- Passgenauigkeit messen
- Qualitätsmanagement
Inspektion
- Ist-Soll Abweichung
- Werkzeugkontrollen
- Abnutzungsanalyse
- Zerstörungsfreie Prüfung

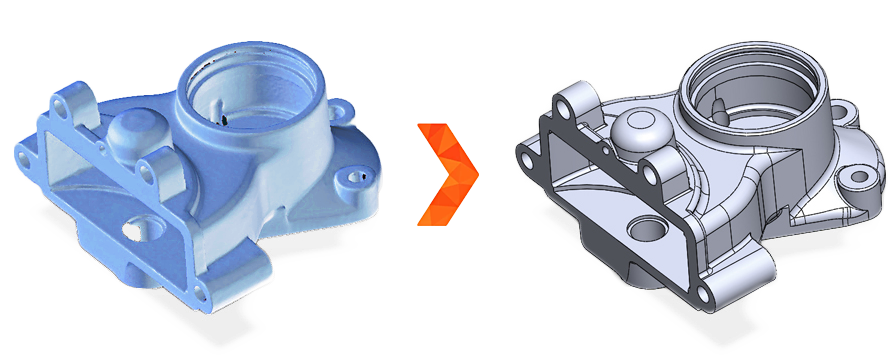

Reverse Engineering
- Scan-to-CAD
- Flächenrückführung
- Retrofitting
- Montagepunkte vermessen
Instandhaltung
- Materialermüdung feststellen
- Messung während Produktion
- Ersatzteilenachfertigung
- Anlagendokumentation
Scantech 3D-Scanner Modelle
ScanTech IReal 2E
ScanTech SimScan
ScanTech KScan
TrackScan System
ScanTech IReal 2E Farbscanner
Farb-3D-Handscanner mit Texturerfassung
| Wichtige Produktdaten | |
|---|---|
| Technologie | Strukturiertes IR-Licht |
| Auflösung | 0,2 mm |
| Vol. Genauigkeit | 0,3 mm |
| Scanbereich | 580 x 550 mm |
| Geschwindigkeit | 1.500.000 Punkte/s |
| Texturerfassung | 24 bit |
| Kalibrierungsnorm | ISO 17025, VDI/VDE 2634 |
Preisliste auf Anfrage

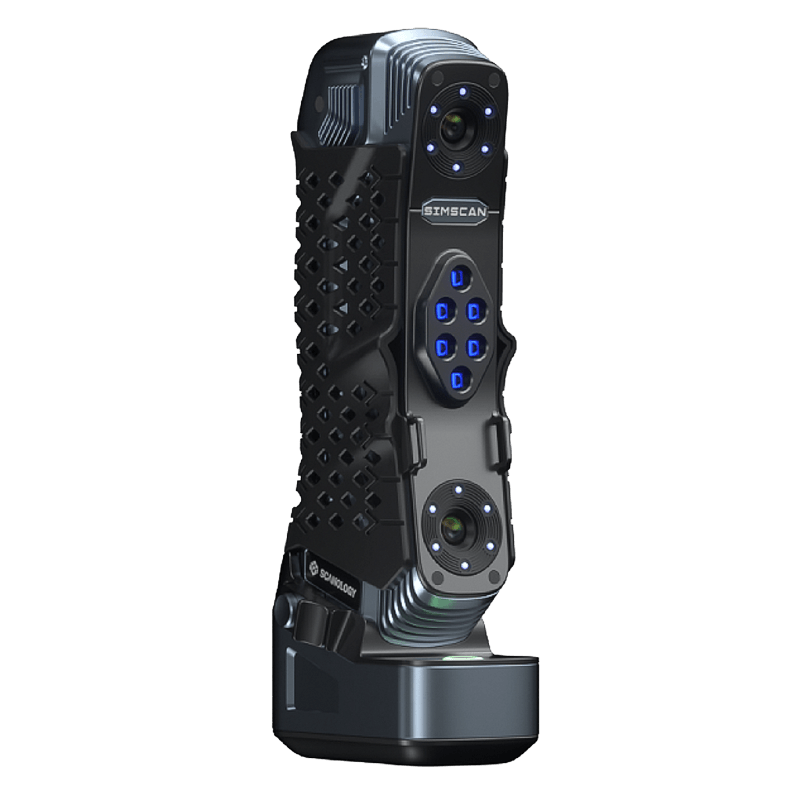

ScanTech SimScan
Industrieller 3D-Handscanner mit Blaulasertechnologie
| Spezifikation | SimScan 22 | SimScan42 |
|---|---|---|
| Technologie | IR + Blaulaser | IR + Blaulaser |
| Auflösung | 0,02 mm | 0,02 mm |
| Vol. Genauigkeit | 0,02 mm | 0,02 mm |
| Scanbereich | 650 x 550 mm | 700 x 600 mm |
| Geschwindigkeit | 1.250.000 Punkte/s | 2.800.000 Punkte/s |
| Photogrammetrie | – | – |
| Kalibrierungsnorm | ISO 17025, VDI/VDE 2634 | ISO 17025, VDI/VDE 2634 |
Preisliste auf Anfrage
Leasing ab € 478,- monatlich möglich!

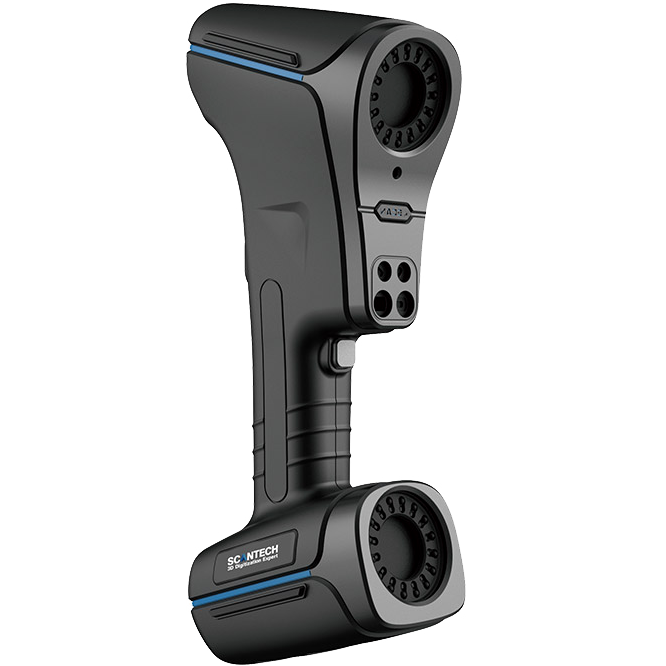

Scantech KScan
Industrieller Hybrid-3D-Handscanner mit IR-Blaulasertechnologie
| Spezifikation | KScan 20 | KScan Magic |
|---|---|---|
| Technologie | IR + Blaulaser | IR + Blaulaser |
| Auflösung | 0,01 mm | 0,01 mm |
| Vol. Genauigkeit | 0,015 mm | 0,015 mm |
| Scanbereich | 550 x 600 mm | 1440 x 860 mm |
| Geschwindigkeit | 650.000 Punkte/s | 1.650.000 Punkte/s |
| Photogrammetrie | ja | ja |
| Kalibrierungsnorm | ISO 17025, VDI/VDE 2634 | ISO 17025, VDI/VDE 2634 |
Preisliste auf Anfrage
Leasing ab € 598,- monatlich möglich!
Scantech TrackScan
Globales 3D-Scansystem ohne Marker
| Spezifikation | TrackScan-P42 | TrackScan-P550 |
|---|---|---|
| Technologie | IR + Blaulaser | IR + Blaulaser |
| Auflösung | 0,02 mm | 0,02 mm |
| Vol. Genauigkeit | 0,025 mm | 0,025 mm |
| Scanbereich | 500 x 600 mm | 500 x 600 mm |
| Geschwindigkeit | 1.900.000 Punkte/s | 2.600.000 Punkte/s |
| Photogrammetrie | ja | ja |
| Kalibrierungsnorm | ISO 17025, VDI/VDE 2634 | ISO 17025, VDI/VDE 2634 |
Preisliste auf Anfrage
